作者：河海大學 來源： 腐蝕與防護

        近期，河海大學吳國松課題組以“Improved barrier effect of hierarchical micro-nanoprecipitate framework in magnesium-aluminum alloy for corrosion mitigation”為題在腐蝕領域頂刊《Corrosion Science》發(fā)表鎂合金腐蝕防護新成果。

        地球的鎂資源非常豐富，而且金屬鎂密度很小(1.74g/cm3)，是結(jié)構輕量化的理想用材之一。被譽為“21世紀綠色結(jié)構材料”的鎂合金是金屬鎂應用的主要形式，在航空航天、民用建筑、海洋工程、交通運輸、國防軍工、生物醫(yī)學、電子產(chǎn)品等領域具有廣闊的應用前景。但是，鎂的化學性質(zhì)十分活潑，鎂及鎂合金在水溶液中較差的耐蝕性能嚴重制約了其實際應用。鎂合金的第二相對其力學性能有著重要的調(diào)控作用，但同時也不可避免地影響著鎂合金的耐蝕性能。以常用的鎂鋁合金為例，其β相(Mg17Al12)在水溶液腐蝕過程中通常扮演著雙重角色。一方面，因β相充當著腐蝕原電池的陰極而加速鎂基體腐蝕，另一方面，由于β相具有相對較好的耐蝕性，在適當?shù)臈l件下可以充當鎂基體的腐蝕屏障。

        為了進一步提高β相的腐蝕屏障效應，吳國松課題組提出“分級結(jié)構析出相”的概念，以熔煉的Mg-13Al合金(高鋁含量)為研究對象，通過簡易時效處理方法，在裁剪鑄態(tài)合金β相框架的基礎上獲得了大量的微納層片狀β析出相，進而在鎂合金內(nèi)部成功構成了分級結(jié)構微納β析出相框架(圖1)。

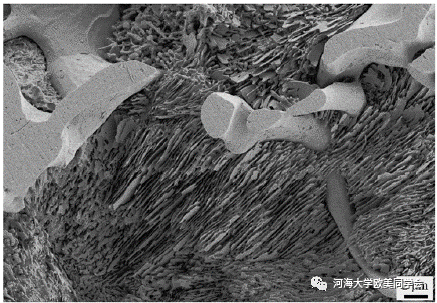

  圖1：鎂鋁合金中具有分級結(jié)構的微納析出相(掃描電鏡圖像)

        腐蝕測試顯示，時效態(tài)鎂合金初期的耐蝕能力由于較強的微電偶腐蝕效應存在而弱于鑄態(tài)和固溶態(tài)，但隨著腐蝕的進行，β相的屏障效應凸顯，使得耐蝕能力優(yōu)于其它兩種狀態(tài)的合金。通過有限元模擬和微觀形態(tài)觀察，推測腐蝕產(chǎn)物膜和分級結(jié)構β相構成了類“磚-漿”結(jié)構，其“膜-相”協(xié)同調(diào)控是鎂合金耐蝕性較大幅度改善的主因(圖2)。

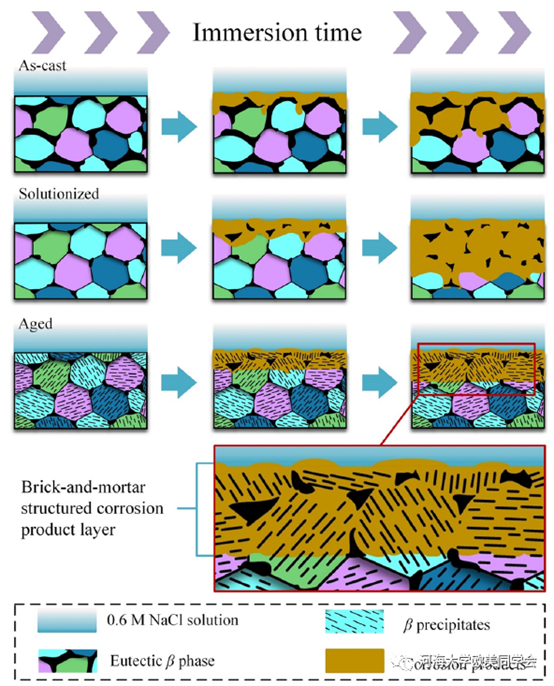

  圖2：鑄態(tài)、固溶態(tài)和時效態(tài)鎂鋁合金的腐蝕過程示意圖

        該研究工作以概念發(fā)展為驅(qū)動，利用常規(guī)技術實現(xiàn)了分級結(jié)構微納第二相框架的構筑，在提高力學強度的同時改善了耐蝕性能，為未來高性能鎂合金設計提供了更多參考。

        課題組孫甲鵬副研究員和吳國松教授為論文共同通訊作者，博士研究生許冰倩完成了論文中重要的實驗工作。該研究受到國家自然科學基金和中央高校基本科研業(yè)務費的資助。

        免責聲明：本網(wǎng)站所轉(zhuǎn)載的文字、圖片與視頻資料版權歸原創(chuàng)作者所有，如果涉及侵權，請第一時間聯(lián)系本網(wǎng)刪除。
